高压断路器的绝缘试验


编辑:恒电高测 浏览: 添加时间:2014-07-08 09:31

一、绝缘电阻的测量

1.试验目的

绝缘电阻测量可以反映断路器绝缘的缺陷。

2.试验方法

试验时,应采用2500V绝缘电阻表分别测量合闸状态下导电部分对地以及分闸状态下断口之间的绝缘电阻。

3.试验设备

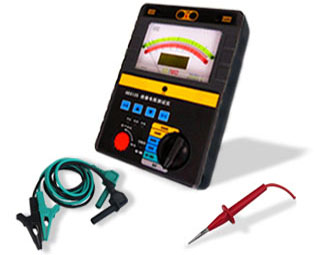

HD3125 智能双显绝缘电阻测试仪

HD3125 智能双显绝缘电阻测试仪

4.试验判断

断口和有机材料绝缘拉杆的绝缘电阻值见下表


额定电压(kv)

<24

24~40.5

72.5~252

363以上

大修或交接试验(MΩ)

1000

2500

5000

10000

运行中(MΩ)

300

1000

3000

5000


二、泄漏电流的测量

1.试验目的

泄漏电流测量能够较灵敏地发现断路器绝缘表面的缺陷,如断路器拉杆受潮,绝缘油受潮、劣化,压缩空气断路器壁的凝露现象。预防性试验规定40.5kV及以上少油断路器和压缩空气断路器必须进行泄漏电流的测量。

2.试验接线

泄漏电流的测量一般采用微安表处于高压侧的接线方法。

3.试验设备

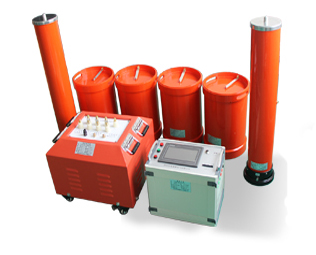

变频串联谐振耐压试验装置

变频串联谐振耐压试验装置

4.试验注意事项

为了避免测量误差,试验时应注意以下几点:

(1)应对引线端头采取均压措施,以改善电场、减少电晕。

(2)试验前应清洁设备,试验中尽量在高压测采用屏蔽,并增加引线线径。

5.试验电压及试验判断


额定电压(kV)

40.5

72.5~252

363以上

直流试验电压(kV)

20

40

60


三、介质损失角正切值tanθ测量

1.试验适用范围

多油断路器应进行介质损失角正切值tanθ测量。

2.试验目的

对多油断路器进行介质损失角正切值测量,只要是检查非纯瓷套管及断路器其他部件的绝缘情况。

3.试验方法

试验时,应将断路器的高压引排(线)拆除,断路器保持在分闸位置。按照预防性试验规程要求,应在分闸状态下采用反接法分别测量每支套管的介质损失角正切值,测量结果应折算到20℃时。

4.试验设备

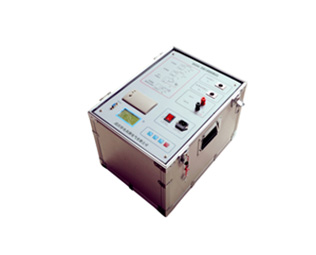

HD6000A 智能抗干扰介质损耗测试仪

HD6000A 智能抗干扰介质损耗测试仪

5.试验结果判断

如测量结果超出标准或与前次试验结果相差较大时,应落下油箱对套管逐个进行分解试验。

套管的分解试验方法及结果判断如下:

(1)下油箱(对于油箱无法落下者应放去绝缘油),使灭弧室及套管下部露出油面,采用反接法对套管连同灭弧室和屏蔽罩进行解体试验。试验前应将油箱内的套管表面擦净。按照经验,如果此时若tanθ降低到3%(DW1-35型降低5%)以上,则认为tanθ的降低是油箱绝缘(油和围屏)不良造成的。

(2)试验结果与油箱未落下时无明显变化,则应拆除灭弧室和屏蔽罩再进行试验。如此时tanθ降低到2.5%以上,则认为是灭弧室受潮,否则应判定为套管绝缘不良。

四、交流耐压试验 (见 高压断路器交流耐压试验)

五、并联电容器的试验

1.试验要求

采用并联电容器的断路器应定期进行有关试验

2.试验内容

测量并联电容器的介质损失角和电容量。

3.试验判据

要求测得的电容量与出厂值比较偏差在±5%以内。tanθ值应无明显变化,油纸绝缘应不大于0.5%,膜纸绝缘应不大于0.25%。

六、充油断路器绝缘油试验(见 充油断路器绝缘油试验)

七、SF6气体断路器泄漏和含水量测量

每一个独立气室分别进行,(方法见 SF6气体断路器泄漏测量SF6气体断路器含水量测量)
