SF6气体断路器含水量测量实验


编辑:恒电高测 浏览: 添加时间:2021-03-15 23:36

湿度是指气体总水蒸气的含量。根据DL/T 596规程规定,湿度应按《工业六氟化硫》、《六氟化硫气体中水分含量测定法(电解法)》和《现场SF6气体水分测定方法》(DL506-1992)进行测量。其测量方法有重量法、电解法、露点法、电容法、压电石英振荡法、吸附量热法和气相色谱法等,其中重量法师国际电工委员会(IEC)推荐的方法,而电解法和露点法为现场常用的测量方法。

1.试验目的

SF6气体无嗅、无味、五毒、无色,化学性质稳定,绝缘于灭弧特性极好的介质。但含有较多水分时,其特性改变。

SF6气体含有水分造成三大危害(详情 见 SF6气体的危害有哪些?

2.试验设备

电解法

目前,根据电解法原理制作的SF6湿度测量仪(习惯称为SF6微量水分测量仪)应用相当普遍。电解法的原理是:将被试的SF6气体导入电解池,气样中的水分即被吸收并电解,由电解水分所需电量与水分之间的关系,求出SF6气样中的水分含量。

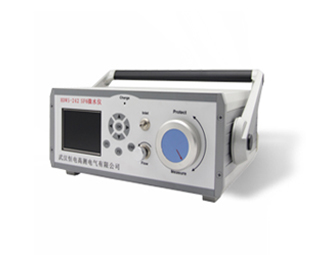

HDWS-242 微机型SF6微水测量仪

HDWS-242 微机型SF6微水测量仪

露点法

露点法就是通过测量SF6气体的露点来确定SF6气体的含水量。露点可用SF6露点测试仪进行测量。

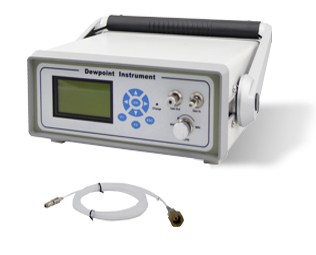

精密SF6露点分析仪

HDWS-142 精密SF6露点分析仪

SF6设备微水含量要求

被试设备

标准(μL/L)




交接、大修后

运行中

断路器灭弧室

≤150

≤300

其他气室(包括互感器、避雷器室)

≤250

≤500

3.注意事项

(1)气路管道连接要可靠,严防泄漏,测量管路要尽量缩短。

(2)仪器的排气管应用乳胶管引至仪器10M意外的低洼处,人和仪器应处在上风位置。

(3)仪器应有良好的接地。

(4)使用完毕后,取样接头、导气管和流量计应放在干燥器内。运输至现场时,应将其放置在气密性好,内放有干燥剂的塑料袋内,以防受潮和玷污。

(5)测量管路用不锈钢管或聚四氟乙烯管,长度一般在2m左右,内径2~3mm。接头要求用金属材料,内垫用金属垫片或聚四氟乙烯垫片或其他憎水型材料。

(6)测量时应注意环境温度与湿度:

1)环境温度,5~35℃(尽可能在10~30℃下测量)

2)相对湿度,不大于85%

3)阴雨天气不准在室外测量。

(7)当测量结果接近设备中SF6气体的水分允许含量标准的临界值时,至少应该复测一次。

(8)测量SF6钢瓶微水含量,应该将钢瓶斜倒与地面成30°倾角测量。

(9)试验仪器、连接管道、接头均应放在干燥无尘箱内。

(10)测量前,仪器、管道、接头均应用于干燥氮气冲洗。
