现代化直流系统综合检测设备介绍


编辑:恒电高测 浏览: 添加时间:2013-12-18 14:43

HDGC3960直流电源综合测试仪,是根据国家关于《电力系统用蓄电池直流电源装置运行与维护技术规程》的相关要求而设计出,可实现不同容量充电机蓄电池组容量的检测和试验,并能准确可靠测试出变电站直流电压系统的直流电流、测量直流电压、测量交流电压和测量纹波电压,并计算出稳压精度、稳流精度、稳压纹波系数和稳流纹波系数。

稳流测试:在蓄电池进行核容试验,放完电恢复充电过程中,充电装置工作在均充/恒流状态(充电电流为0.1C时),在一个小时内间隔20分钟,分别用直流钳表测量充电电流值并记录。

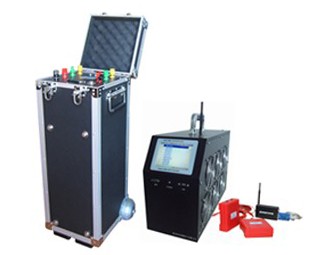

HDGC3960 直流电源综合测试仪

HDGC3960 直流电源综合测试仪

稳压测试:在蓄电池核容放电工作开始前进行稳压功能检查。将充电机和蓄电池退出运行,在放电开关处接入阻性负载仪;在浮充状态下,分别断开和投入放电开关的负载If(If=50%IE,IE为整组充电机额定电流值)。

纹波测试:按照DL/T 724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》规定,充电装置输出的直流电压中,脉动量峰值与谷值之差的一半,与直流输出电压平均值之比。
