SF6开关及GIS检测泄漏记实

编辑：恒电高测 浏览： 添加时间：2021-03-18 16:15

因为本仪器是检测SF₆开关要使用的检修仪器及检测方法，而且在交接及大修时，必要时要使用的仪器。而我们每年要检测开关泄漏情况并作出相应每年泄漏多少的报告是必不可少的工作流程。为了防止SF₆(六氟化硫)开关的爆炸，及人身安全(房间内超过1000PPM的SF₆气体会使人缺氧窒息)。另外为了避免因为SF₆开关产生的故障而大范围停电。国家安全操作规程中明确要求要使用这种仪器进行对SF₆开关及SF₆变压器，SF₆互感器进行一年检查一次，看看是否有漏气的情况，漏的大小是不是没有超过国家规程。找到泄漏点及时堵漏。

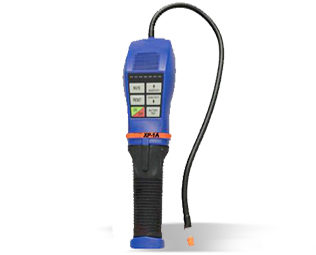

XP-1A SF₆气体定性检漏仪

检测技术的优势

目前国内的仪器都是使用电化学的或高压放电方法测量的，数值都是虚假的。对其它的例如高浓度CO₂ 二氧化碳或高浓度N₂氮气都有反应，不能够真实测出SF₆气体。因为SF₆气体是绝缘气体所以浓度一定的时候会阻止放电，自然电化学及高压击穿在不能够正常放电的情况下，不能够工作所以读数为0。而红外线双波传感器是利用红外光谱原理进行检测SF₆气体的。红外光谱发射出的红外波长只对SF₆气体本身有反应，对其它气体没有任何反应。光谱吸收法是通过检测气体透射光强或反射光强的变化来检测气体浓度的方法。每种气体分子都有自己的吸收(或辐射)谱特征，光源的发射谱只有在与气体吸收谱重叠的部分才产生吸收，吸收后的光强将发生变化，因而具有高度的选择特性。当一束光强为 输入光的平行光通过充有气体的气室时，如果光源光谱覆盖一个气体吸收线，光通过气体时发生衰减，根据 Beer-Lambert定律，输出光强 与输入光强 和气体浓度之间的关系为

所以本仪器在无氧的条件下也是可以正常使用。而电化学的放电原理的仪器则不能。

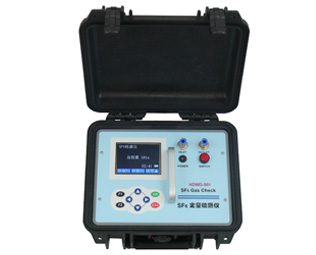

HDWG-501 SF₆气体定量检漏仪

而这个仪器是可以真实测量SF₆气体泄漏的仪器。用一定的红外光谱范围对应SF₆气体的反应，与其它气体毫无发生关系。
