SF6气体回收净化装置


编辑:恒电高测 浏览: 添加时间:2013-11-29 13:52

执行标准:DL/845.4-2004

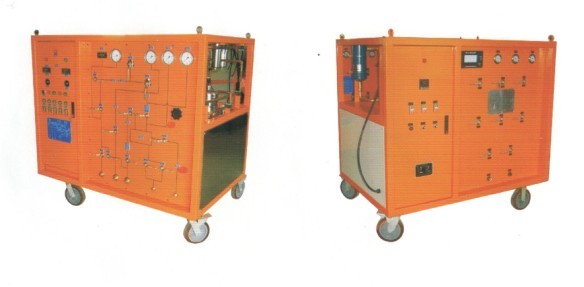

SF6气体回收净化装置是按照DL/T662-1999《六氟化硫充气及回收装置》标准,装置由回收系统、充气系统、抽真空系统、净化系统、气体贮存系统组成。

功能特点:

  1. 对装置本机以及电器设备抽真空和真空度的测量;

  2. 对回收和回充的SF6气体进行干燥、净化处理;

  3. 对电器中SF6气体进行压缩贮存;

  4. 对电器设备中的气体进行回收;

  5. 对SF6电器进行充气;

  6. SF6可液化,并可灌装钢瓶(选配)

技术指标:

  1. 装置抽真空速率0-108m³/h(可选)

  2. 装置充气终压力≤0.7M Pa装置回收初压力≤0.8M Pa

  3. 装置回收压缩机速率0-108m³/h(可选)

  4. 装置贮灌最高设计压力4M Pa

  5. 装置充气初压力<133 Pa(用户要求自定)

  6. 装置回收终压力<-0.095MPa

  7. 装置年泄漏率<1%

  8. 贮灌容积50-600KG

产品选型:

产品规格

重量(kg)

产品用途

HDQH-12Q/54/50

680

本装置适用于柱式断路器、小型开关箱、环网柜及储气量较小的容器(波纹管)的充气回收及抽真空

HDQH-14Y/54/180(G)

1000

本装置适用于电气设备制造部门生产使用,同时适用于110KV~220KV GIS开关的现场安装和维护使用

HDQH-19Y/68/350(G)

1200

本装置适用于电气设备制造部门生产使用,同时适用于110KV~500KV GIS开关的现场安装和维护使用

HDQH-36y/68/600

1500

本装置适用于电气设备制造部门生产使用,同时适用于储气量较大的容器充气与回收,及110KV~800KV GIS开关的现场安装和维护使用
