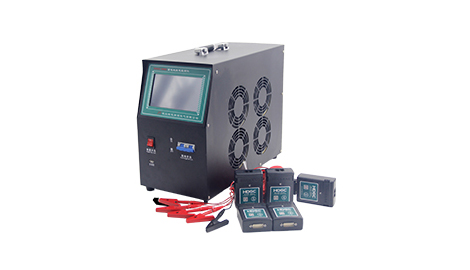

HDGCWB3982 蓄电池组容量监测放电设备


编辑:恒电高测 浏览: 添加时间:2021-03-18 17:01

      HDGCWB3982蓄电池组容量监测放电设备是专门针对蓄电池组进行核对性放电实验、容量测试、电池组日常维护、工程验收以及其它 直流电源带载能力的测试而设计,该仪器可针对整组电压为24V/48V/110V/220V/380V等蓄电池组,单体电池电压为2V、6V或12V的铅酸蓄电池组进行在线放电测试和巡检。


产品功能

      功能一:核对性放电试验:连续设定放电电流,恒流放电,测试过程中实时监测电池状态(单节电池电压、整组电压、已放电容量、放电时间),挑选出落后电池,准确测量电池组的容量。

      功能二:蓄电池巡检功能:监测充电过程电池状态(单节电池电压、整组电压、已冲电容量、充电时间、充电电压曲线),了解电池性能。

      功能三:短时容量测试功能:短时(10分钟)放电预估电池组容量,可快速判断电池的性能及容量。

      功能四:无线传输功能; 放电过程通过无线终端传送到计算机监测软件,实现无人值守,放电数据一目了然,节约人力,提高效率。

      功能五:数据管理:完善的计算机管理分析监控软件,强大的数据处理功能,对电池多项试验结果进行综合分析(以曲线的形式来表现),准确判断电池性能,并自动生成数据报表。


产品参数


型号

放电电流

电池给电压

放电终止电压

供电电源

尺寸(mm)

重量


48V100A



0~100A


DC48V

10~60V可调

AC220±15%
DC48V


415×180×310



9kg



48V200A



0~200A



520×180×393



13kg



48V300A



0~300A



570×225×460



15kg



220V30A



0~30A


DC220V

176~275V可调

AC220±15%
DC220V


415×180×310



9kg



220V50A



0~50A



520×180×393



13kg


220V100A


0~100A



570×225×460



15kg



220V200A



0~200A



600×235×460



18kg



110V80A



0~80A


DC110V

98~121V可调

AC220±15%
DC110V


480×180×350



11kg



110V50A



0~50A



520×180×393



13kg



380V20A



0~20A


DC380V

304~456V可调

AC220±15%
DC380V


570×225×460



15kg



380V50A



0~50A



600×235×460



18kg



380V100A



0~100A



500×780×704



38kg


80V~482V20A

0~20A

DC80V~482V

80~482V可调

AC220±15%
DC80~482V

570×225×460

15kg


检测单体电池



2V、4V、6V、12V



测量精度



电压测量精度:0.5%   电流测量精度:1%



通讯接口



数据存储:USB  并机通讯:RS232



采样间隔



5s~1min



散热方式



强制风冷



工作环境



温度0℃~50℃  湿度5%~90%



屏幕尺寸


128×64LCD


存储容量



128M



产品选型



48V/50A

适用于通信行业组电压48V,容量500AH以下电池组放电测试;在线监测一组24节电池

48V/150A

适用于通信行业组电压48V,容量1500AH以下电池组放电测试;在线监测一组24节电池

48V/300A

适用于通信行业组电压48V,容量3000AH以下电池组放电测试;在线监测一组24节电池

110V/30A

适用于组电压110V,容量300AH以下电池组放电测试;在线监测一组72节电池

110V/50A

适用于组电压110V,容量500AH以下电池组放电测试;在线监测一组72节电池

110V/100A

适用于组电压110V,容量1000AH以下电池组放电测试;在线监测一组72节电池

110V/150A

适用于组电压110V,容量1500AH以下电池组放电测试;在线监测一组72节电池

110V/200A

适用于组电压110V,容量2000AH以下电池组放电测试;在线监测一组72节电池

110V/250A

适用于组电压110V,容量2500AH以下电池组放电测试;在线监测一组72节电池

110V/300A

适用于组电压110V,容量3000AH以下电池组放电测试;在线监测一组72节电池

220V/30A

适用于组电压220V,容量300AH以下电池组放电测试;在线监测一组120节电池

220V/50A

适用于组电压220V,容量500AH以下电池组放电测试;在线监测一组120节电池

220V/100A

适用于组电压220V,容量1000AH以下电池组放电测试;在线监测一组120节电池

220V/150A

适用于组电压220V,容量1500AH以下电池组放电测试;在线监测一组120节电池

220V/200A

适用于组电压220V,容量2000AH以下电池组放电测试;在线监测一组120节电池

220V/250A

适用于组电压220V,容量2500AH以下电池组放电测试;在线监测一组120节电池

220V/300A

适用于组电压220V,容量3000AH以下电池组放电测试;在线监测一组120节电池

380V/30A

适用于组电压380V,容量300AH以下电池组放电测试;在线监测一组192节电池

380V/50A

适用于组电压380V,容量500AH以下电池组放电测试;在线监测一组192节电池

380V/100A

适用于组电压380V,容量1000AH以下电池组放电测试;在线监测一组192节电池

480V/40A

适用于组电压480V,容量400AH以下电池组放电测试;在线监测一组192节电池

80-480V/20A

适用于80-480V,容量200AH以下电池组放电测试;在线监测一组192节电池

48V/150A兼容
110V220V/30A


适用于48V、容量1500AH以下,110/220V容量300AH以下电池组放电测试;在线监测一组120节电池
