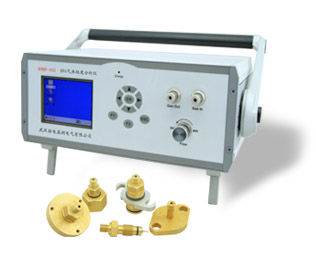

SF6气体纯度检测方法主要有气相色谱法、热导法、激光法。
1、气相色谱仪
气相色谱是基本事件差别的分离技术。将汽化的混合物或气体通过含有某种物质的管,基于管中物质对不同化学物保留性能不同而得到分离。这样就是基于时间差别对化合物进行分离,样品经过检测器后,被记录的色谱图,每个峰代表混合物样品中不同组分,峰出现的时间为保留时间,可恶意对每个组分进行定性,则峰的大小(峰高和峰面积)则是组分含量大小的度量。
(1) 检测器。高灵敏度热导检测器(TCD)。
(2) 载气。氦(氢)气,流速为30~40mL/min。
(3) 分离柱。硅胶/葵二酸二异辛脂、GDX-104、Porapak-Q等,长度1~3m,Φ3mm。
(4) 进样方式。六通阀定量进样。
根据DL/T 920-2005《六氟化硫气体中空气、四氟化碳的气相色谱法》采用气相色谱法测定空气、四氟化碳的含量。这里介绍空气、四氟化碳含量的检测。
SF6试样通过色谱柱,使得空气、四氟化碳完全分离,由热导检测器检测并由记录系统记录色谱图。根据标准样品的保留值定性,用归一化法计算有关组分的含量。
材料
(1) 载气。氦气或氢气,纯度不低于99.99%。
(2) 色谱柱。对所检测组分的分离度应满足定量分析的要求。常用的色谱柱为长2m,内径3mm的不锈钢钢管,内填60~80目的GDX-104担体(或合适的其他色谱定相)。
(3) 标准气体。应由国家计量部门授权的单位所配置的单一组分气体、多组分混合气体且具有组分含量检验合格证并在有效使用期。各组分的质量百分数应大于相应未知组分浓度的50%,或小于未知组分浓度的300%。
2、热导检测法
热导检测原理是利用不同物质的热传导系数(即导热能力)的不同进行气体浓度检测的。当气体流经热导池时,带走内部热电阻的热能力,使其阻值发生变化。不同气体导热能力的差别,使与之配合的电路将检测到不同的电信号,进一步得到气体浓度。
3、激光法
根据每种气体对固定波长的激光有较强的吸收,通过测量光强的减弱量来测量气体含量。其吸收关系服从朗伯-比尔吸收定律。
