蓄电池组充放电试验措施
编辑：恒电高测 浏览： 添加时间：2021-03-18 16:51
一、试验目的和依据
上河电厂阀控蓄电池已运行近六年，蓄电池单体电压差异越限、容量严重降低。为恢复其性能，同时核对电池组蓄电池放电容量，拟按照有关规定对其进行蓄电池充放电。为保证试验安全，特按照《直流电源装置运行维护规程》及蓄电池使用说明书制定本措施。
二、直流设备概况

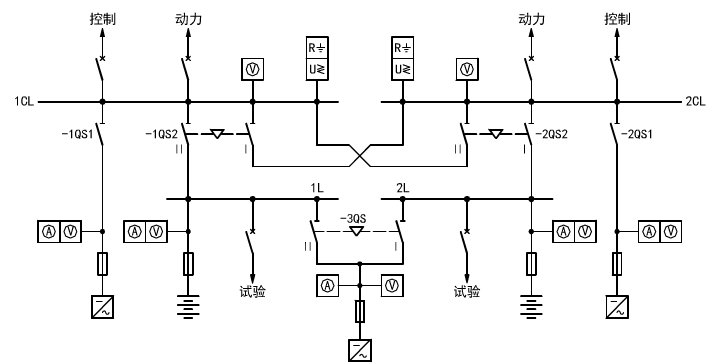

直流系统由三台充电机、两组蓄电池、两条直流母线组成。两段母线分列运行，各接一组蓄电池和一台充电机，蓄电池处于浮充电运行方式，#3充电机处于备用状态。
直流系统型号:PZ 61/G FM-232C-1500/220。
蓄电池型号:GFM-1500型阀控免维护蓄电池。
单瓶电压:2.251 0.02V数量:104瓶/组。
试验应具备的条件
1、直流系统运行正常，无影响机组安全运行的因素。
2、相关表计符合要求，能够如实反应电池电压、电流、容量。
3、测控装置、电池巡检装置等设备时钟一致。
4、人员分工明确，熟悉本措施，仪表仪器准备妥当。
5、监控装置各参数已按照充放电要求设定无误。
6、放电电阻已连接到#1充电母线，检查接线无误、开关确断。
四、组织分工
1、试验中系统倒换操作由运行值班员负责。
2、监控装置面板操作由检修部安排专人负责。
3、电气专工、蓄电池厂家技术人员现场指导，热电班、电气班派人参加。
五、试验步骤
1、联络刀闸切到一母，两段直流母线并列运行，母线电压正常。
2、查#1, 2稳压电源与#2蓄电池并列运行，#1蓄电池停运。
3、#1蓄电瓶静置一小时。
4、放电电阻及控制回路送电正常，置放电电阻到最大位。
5、投入电阻，检查电池组进入放电状态。
6、核对就地、远方表计一致，各部参数正常。
7、任一单瓶电压降低到1.8v应立即拉开电阻，停止放电。
8、静置蓄电池一至两小时。
9、投入#3充电器到一段充电母线。
10、#3充电器“开机”并投“自动”方式，查蓄电池转入恒流充电。
11、监视蓄电池按设定程式转入浮充电方式。
12、重复以上充放电过程两次(3-11项)。
13、#1蓄电池投入一母，断开联络刀闸。
14、停运#3整流器，调节#1, 2母电压到正常。
15、查直流系统已恢复正常方式。
六、试验注意事项
1、直流系统倒换应严格执行“两票三制”，严防直流母线失压。
2、试验中#1, 2整流器与#2蓄电池组并联带两段直流母线运行，#3整流器根据充放电需要操作。
3、因电瓶亏电，容量降低严重，放电过程中不必调整电阻。
4、严密监视电池组电压、电流，做好记录，防止过充或过放。
5、放电过程记录不少于三次，充电过程记录不少于两次充电注意监视“落后”电瓶温度，防止热失控。
6、放电结束，充电器投运后应按恒流*恒压*浮充方式逐步过渡到浮充状态。
应注意监视各状态控制及转换条件是否符合如下要求:
恒流限压:以I10(150A)恒定电流充电，蓄电池端电压上升到约242v(2.30~2.35V*N)，适当保持(约10分钟)后进入第二阶段。
恒压充电:电瓶端电压恒定(约240v)，电流逐步减小到15A后，经设定时间转入浮充方式，充放电过程结束。
