SF6在线监测系统的一般配置

编辑：恒电高测 浏览： 添加时间：2014-05-19 14:12

110KV变电所GIS室设计的SF₆气体泄漏监控报警系统一般由以下部分组成；

1.监控主机：壁挂式监控主机，包括cpu主控单元、报警单元、显示单元和通风控制单元。配合监控软件，与设备现场的各变送器相连接。

2.SF₆和O₂气体综合探测单元：监测SFSF₆设备区域中SF₆气体和氧气的含量。安装在GIS室SF₆组合电器下部的槽钢底座上，装高100mm。

3.温湿度标准探测单元：包括温度传感器和湿度传感器，监测SF₆设备区域的温度和湿度，监控空间靠近气体探测单元的地方。

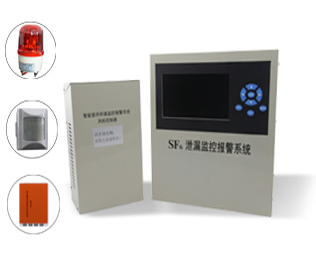

HDXJ-L4 SF6气体环境在线监控系统

4.分配器：电源与信号分支器。

5.风机控制器：接受主机的风机控制信号，控制风机启和停。

6.声光报警器：发生SF₆气体泄漏或缺氧时进行报警，与声光报警安装在一起。
