国家电力系统对SF6设备的规定


编辑:恒电高测 浏览: 添加时间:2014-02-12 10:22

(规定中明确要求用SF6定量检漏仪检测)才能够真实有效的检测出泄漏点与泄漏量。

在SF6体方面都是做了如何的规定呢?

《电力设备交接和预防性试验规程》是电力生产实践及科学试验中重要的常用标准。根据DL/T《电力设备预防性试验规程》及GB50150-2006《电气装置安装工程电气设备交接试验标准》、《GB12022-2006工业六氟化硫标准的基本精神,结合近两年新颁布的国家标准、行业标准及反事故措施要求修订。

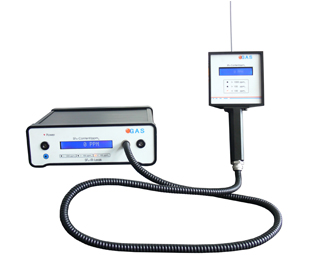

HDWG-502 SF<sub>6</sub>定量检漏仪

HDWG-502 SF6定量检漏仪

1.SF6气体变压器试验项目、周期和标准

SF6气体它检修项目(交接时及运行中SF6气体的试验项目、周期和标准)

2.110KV及以上SF6电流互感器试验项目、周期和标准


序号

项目

周期

标准

说明

2

SF6

交接时、大修后、必要时

年泄漏率不大于1%/年,或按厂家要求

日常监控、必要时检修


3.开关设备SF6断路器和GIS

序号

项目

周期

标准

说明

2

SF6

交接时、大修后、必要时

年漏气率不大于0.5%使用敏捷度不低于1*10-6的检漏仪检测各密封面无泄漏

按GB11023方法进行,对电压等级较高的断路器及GIS,因为体积大可用局部包扎法检漏,每个密封部位包扎后历时24h,测得SF6气体含量(体积比)不大于30*10-6(每个包扎点)


4.GIS用金属化物避雷器的试验项目、周期和标准

4.1避雷器大修时,其SF6气体按以上表的规定

4.2避雷器运行中的密封检查按以上表的规定

4.3其他有关项目按以上表的规定

5.《国家电网公司电力设备交接和预防性试验规程》编制说明中

SF6断路器和GIS下的SF6气体泄漏条款中明确规定:目前,SF6检漏仪的灵敏度已经较高,可以满足年泄漏率不大于0.5%的要求,且原用的包扎法测量很不准确,现场实施困难,帮标准中增加”可采用灵敏度不低于1*10-6(体积比)的检漏仪检测各密封面无泄漏。


SF6检漏设备推荐:

XP-1P SF6定性检漏仪

HDWG-II 便携式SF6定量检漏仪

HDWG-502 高精度SF6定量检漏仪
