电力变压器泄漏电流测量试验


编辑:恒电高测 浏览: 添加时间:2014-05-04 14:26

一、泄漏电流测量的目的

测量泄漏电流的作用和测量绝缘电阻相似,只是其灵敏度较高,经验证明,它能有效地发现有些其他试验项目所不能发现的变压器局部缺陷,如对发生纯瓷套管等局部缺陷有一定效果。但泄漏电流与绝缘电阻有同样的缺点,受外绝缘表面污秽的影响很大。

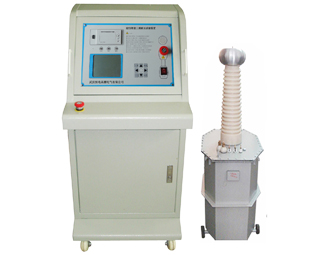

HDYD系列 程控工频耐压试验装置

HDYD系列 程控工频耐压试验装置

二、试验方法和试验电压

双绕组和三绕组变压器测量泄漏电流的顺序与部位如下:

(1)双绕组变压器,分别测量高压绕组对低压绕组及地;低压绕组对高压绕组及地,共2次。

(2)三绕组变压器,分别测量高压绕组对中、低压绕组及地,共3次。

测量泄漏电流时,绕组上所加的电压与绕组的额定电压有关,试验电压标准见下表:

测量泄漏电流时外加试验电压标准        kV

绕组额定电压

3

60-10

20~35

66~330

500

直流试验电压

5

10

20

40

60

在测量泄漏电流时,加电压至试验电压,1min后读取的电流值即为所测得的泄漏电流值。

(3)测量时的注意事项

测量时,为了使读数准确,应将微安表接在高电位处。为消除表面影响,可在外绝缘表面接屏蔽环,接入微安表的进线侧使之表面电流绕过微安表,保证测量正确性。

(4)试验结果的分析判断

泄漏电流值与变压器的绝缘结构、温度等因素有关,所以在DL/T 596-1996 中没有做规定。在判断时,也是只强调比较。

1)与历年的测量结果比较。每次的测量结果与历年比不应有显著变化,一般情况下,当年测量值不应大于上一年测量值的150%。

2)与同类型变压器的泄漏电流比较。

500kV变压器的泄漏电流值不作规定,但一般不大于30μA。
