橡塑电缆的交流耐压试验


编辑:恒电高测 浏览: 添加时间:2014-04-23 09:48

橡塑电缆主要包括聚氯乙烯绝缘电缆、交联聚乙烯绝缘电缆、己丙橡皮绝缘电缆。橡塑电缆按标准要进行直流耐压试验或进行交流耐压试验。

一、橡塑电缆采用交流耐压试验的目的

目前如有条件,应对橡塑电缆进行交流耐压试验,而不做直流耐压试验,其主要原因有以下几点:

(1)橡塑电缆绝缘材料,在交流,直流电压下其电场分布不同,直流按电导,交流按电容,此电场分布造成击穿效应不一致。这主要是材料结构造成的。

(2)直流高压试验不仅不能有效地发现橡塑电缆中树枝状放电绝缘缺陷,而且由于空间电荷作用,发现不了交流高压试验的问题,往往在通过直流耐压试验投运后不久就发生击穿损坏。

(3)如在现场进行直流高压试验时,由于产生闪络或击穿,可能会对正常的电缆接头及其他绝缘造成危害。

(4)直流高压试验有累积效应,它将加速绝缘老化,使电缆使用寿命缩短。

(5)直流高压试验,耐压值太低,规定在3.0Uo以下。

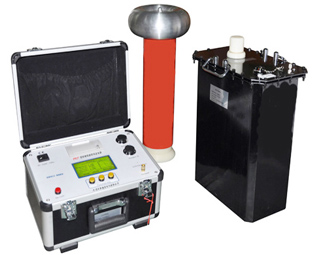

HDVLF 程控超低频高压发生器

HDVLF 程控超低频高压发生器

二、交流耐压试验的试验方法

橡塑电缆的交流耐压应考虑采用50Hz交流电压进行试验,但由于交流试验的试验设备容量大、笨重而不适合现场试验要求。所以目前采取0.1调超低频交流耐压和串联谐振试验交流耐压两种方法进行交流耐压试验。

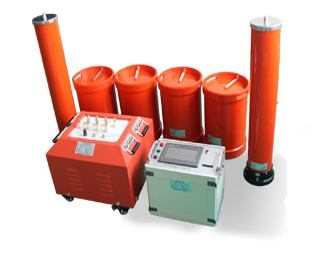

变频串联谐振耐压试验装置

变频串联谐振耐压试验装置

三、电力电缆护层的绝缘试验

电力电缆护层的试验包括直流耐压试验以及过电压保护器等护层附件设备的试验。
