电力电缆的绝缘电阻测量试验


编辑:恒电高测 浏览: 添加时间:2014-04-22 09:53

一、试验目的

测量电力电缆的绝缘电阻值是一个重要的试验项目,目的是监察电力电缆绝缘,包括测量1kV以下低压电缆绝缘和护层绝缘。绝缘电阻值对初步了解绝缘状况而言,是一种最简便的测量方法。电缆的绝缘电阻值,对初步判断电缆是否受潮、老化、脏污,以及局部存在缺陷,还是比较灵敏的,还可以配合直流试验来共同分析。一般在耐压试验前,也应先测量绝缘电阻。

二、试验仪器的选择

测量电缆绝缘电阻用的仪器为绝缘电阻测试仪。绝缘电阻测试仪目前有手摇绝缘电阻测试仪和电动绝缘电阻测试仪、数字绝缘电阻测试仪、微机绝缘测试仪等,它们的输出电压从250V~10kV不等,对不同的电缆选用不同的绝缘电阻表输出电压来测量。如1kV以下电缆、测护层绝缘、导引电缆要求用1000V的绝缘电阻表,对6kV及以上电力电缆应用2500V及以上的绝缘电阻表来测量。使用不同的电压提高测量绝缘电阻的灵敏度,保证试验质量。

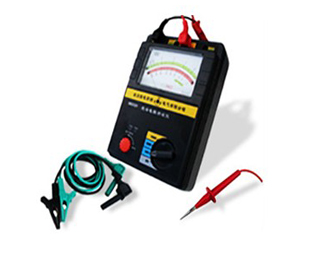

HD312系列 绝缘电阻测量仪

HD312系列 绝缘电阻测量仪

三、试验原理

电缆绝缘电阻的绝缘电阻值,等于加在电缆导体上的绝缘电阻表输出电压除以通过绝缘的泄漏电流,绝缘电阻和泄漏电流关系符合欧姆定律。

四、试验结果判断

(1)电缆的绝缘电阻没有明确的规定的数值,一般不小于下表数值,但仅作参考。当电缆长度超过250m时,其参考绝缘电阻值应有所降低。

温度为20℃时绝缘电阻最低的参考数值

(电缆长度为250以下)

额定电压

(kV)

1及以下

3

0~10

20~35

66

110

220

330

500

绝缘电阻

(MΩ)

10

200

400

600



(2)三相电缆在测量绝缘电阻后,可用三相不平衡系数来分析判断其绝缘状况。不平衡系数是三相电缆一相的最大值与最小值之比,绝缘良好的电缆不平衡系数一般不超过2.5。
