土壤电阻率的测量试验


编辑:恒电高测 浏览: 添加时间:2014-04-17 10:59

一、土壤电阻率的定义及影响因素

1.土壤电阻率是以边长为1cm的正方体的土壤电阻值来表示的,其单位Ω·m或Ω·cm。

接地网的接地电阻与接地网面积的平方根成反比,而与土壤电阻率成正比。

2.影响土壤电阻率的因素

接地网的设计主要以土壤电阻率为依据,又以实测值为准。由于土壤电阻率在不同季节呈现出来的数值不一样,根据测量时的季节,土壤的干燥程度,把测量数值乘上季节系数ψ。

另外,还要注意地下管道、电缆等影响,经理不要把这些区域作为测量点。

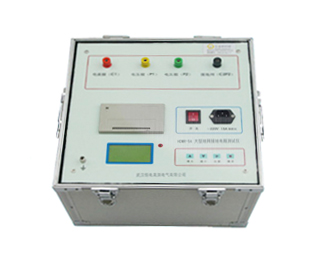

HDWR 大型地网接地电阻测试仪

HDWR 大型地网接地电阻测试仪

二、土壤电阻率的测量方法与接线

1.测量方法

在需要测量土壤电阻率的地方埋入集合尺寸为已知的接地体,用测量接地电阻的方法,测出其接地电阻,然后计算出该处的土壤电阻率。

用三极法测量时,电压极与电流极和被测预埋接地体之间均相距20m即可。

2.注意事项

当用三极法测量土壤电阻率时,接地体附近的土壤起着决定性作用,它很大程度上反映了接地体附近的土壤电阻率。同时要求接地体与土壤的接触一定要牢固、紧密。

接地装置的季节系数ψ值

接地类型

接地极型式

埋入深度(m)

季节系数

工作接地、保护接地

水平

0.5

4.5~6.5

0.8

1.6~3

垂直

0.8

1.4~2

防雷接地

水平

0.5

1.4~1.8

2.5~3.0(深埋接地体)

1.0~1.1

垂直(长度为2~3m)

0.5

1.2~1.4

0.8~1.0

1.15~1.3

2.5~3.0(深埋接地体)

1.0~1.1

土壤和水的电阻率参考值

名称

电阻率近似值

不同情况下电阻率的变化范围(Ω·m)

较湿时

(一般地区、多雨区)

较干时

地下含盐碱时

陶瓷土

泥炭、泥炭岩、沼泽地

捣碎的土碳

黑土、田园士、陶土、白垩土

粘土

砂质粘土

黄土

含沙粘土、黏土

河滩中的砂

多石土壤

上层红色风化黏土、下层红色页岩

表层土夹石、下层烁石

10

20

40

50

60

100

200

300

——

——

400

500(30%湿度)

600(15%湿度)

50~20

10~30

——

30~100

30~100

30~100

100~200

100~1000

300

350

——

——

——

10~100

50~300

——

50~300

50~300

80~1000

250

1000以上

——

——

——

——

——

30~10

3~30

——

10~30

10~30

10~30

30

30~100

——

——

——

——

——

砂、沙硕

1000

250~1000

1000~2500



砂层深度大于10m,地下水较深的草原,地面黏土深度不大于1.5m底层多岩石

1000

——

——

——

烁石,碎石

多岩山地

多岗岩

5000

5000

20000

——

——

——

——

——

——

——

——

——

在水中

在湿土中

在干土中

在干燥的大气中

40~55

100~200

500~1300

12000~18000



金属矿石

0.01~1

——

——



海水

潮水、池水

泥水、泥岩中的水

泉水

地下水

溪水

河水

污秽水

蒸馏水

1~5

30

15~20

40~50

20~70

50~100

30~280

300

1000000

——

——

——

——

——

——

——

——

——

——

——

——

——

——

——

——

——

——

——

——

——

——

——

——

——

——

——
