无间隙金属氧化物避雷器试验


编辑:恒电高测 浏览: 添加时间:2014-04-16 10:30

一、测量绝缘电阻

1、试验目的

检查避雷器内部是否受潮,阀片内部熔丝是否断掉。

2、试验方法及判断

DL/T596—1996规定,采用2500V以上绝缘电阻表,35kV以上避雷器绝缘电阻不低于2500MΩ;35kV及以下避雷器绝缘电阻不低于1000MΩ。

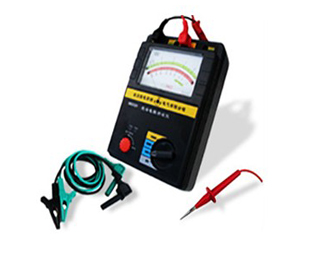

HD312 绝缘电阻测量仪

HD312系列 绝缘电阻测量仪

二、测量直流1mA下电压及75%该电压下的泄漏电流

试验目的

测量U1mA可以检查避雷器阀片是否受潮,确定其动作性能是否符合要求。测量75%U1mA下的泄漏电流可以检查避雷器长期允许工作电流是否符合规定(同温度下此泄漏电流与避雷器寿命成反比)。

三、测量持续运行电压下的全电流和阻性电流

1、试验目的

通过阻性电流的测量,检查避雷器阀片老化、受潮等缺陷。

2、判断试验结果

全电流和容性电流不容易发现避雷器的缺陷和老化情况,阻性电流分量或金属氧化物阀片的损耗是发现阀片老化程度的主要判据,将测量值与初始值比较,若阻性分量增加到初始值的2倍,应检查避雷器。

应记录测量时的环境温度、相对湿度和运行电压。测量应在瓷套表面干燥时进行。

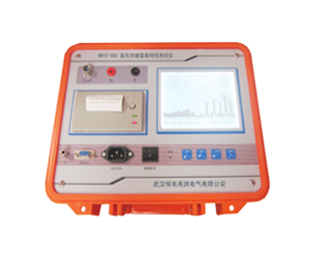

HDYZ-302 氧化锌避雷器检测仪

HDYZ-302 氧化锌避雷器检测仪

四、测量交流工频参考电压

1、试验目的

工频参考电压是无间隙金属氧化物避雷器的一个重要参数,它表明阀片的福安特性曲线饱和点的位置。运行一定时期后,工频参考电压的变化能直接反映避雷器的老化、变质程度。

2、试验判断结果

工频参考电压是按制造厂规定的工频参考电流(以阻性电流分量的峰值表示,通常约为1~20mA),施加于避雷器,测得峰值电压即为工频参考电压。

当避雷器阻性电流由可以迹象时,应测量工频参考电压,以进一步判名避雷器情况。

工频参考电压与初始值和历次测量值比较,不应有明显变化。当参考电压降低超过10%时,应查明原因。

DL/T596—1996要求测量环境温度为5~35℃。

测量应每节单独进行,整相避雷器如有一节不合格,则应更换改节避雷器(或整相更换),使该相避雷器为合格。
