运行中带电监测避雷器试验


编辑:恒电高测 浏览: 添加时间:2014-07-08 10:52

运行中的带点监测包括监测工频电导(或泄漏)电流的全电流和阻性电流分量。

带电监测金属氧化物避雷器泄漏电流方法按原理可分为桥式补偿电路测量和测量三次谐波电流两类。

一、桥式补偿电路

1.试验方法

将带有磁屏蔽罩的钳形电流互感器铁心夹在避雷器的引下接地线上;电压监测盒(光电绝缘)接到电压互感器二次端子,该监测盒可防止由于仪器不慎将电压线短路而影响互感器二次电压正常工作。

从钳形电流表取得泄漏电流信号输入仪器的放大器中,从电压互感器取得的二次电压作为标准电压输入仪器移相90℃,使其与泄漏电流中的电容分量相同,从而抵消电容分量,即可测得泄漏电流阻性分量。

2.试验注意事项

现场试验中,B相避雷器对A,C相由于相邻杂散电容耦合作用会产生影响,需采用移相补偿原理消除误差。

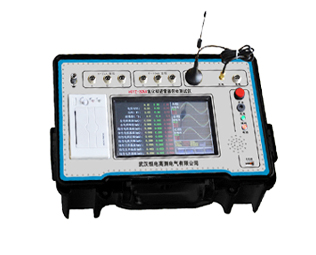

HDYZ-306A 氧化锌避雷器带电测试仪

HDYZ-306A 氧化锌避雷器带电测试仪

二、三次谐波电流测试

1.试验方法

在避雷器接地线侧放电记录器盒(TXB型)的电流互感器二次引出端子上,接上测试仪的匹配器,经测量电缆接到测试仪,可测出泄漏电流的平均值、峰值和三次谐波分量的峰值百分数。

2.试验注意事项

此测试仪的优点是不需电压互感器的二次电压,但不能显示阻性电流分量的绝对值,对避雷器受潮和老化反映不灵敏,且受电网电压谐波影响较大。测量时应记录各相对地电压。

在相同条件下,当三相相间比较相差较大,必须停电检查。
