电容器极对壳交流耐压试验


编辑:恒电高测 浏览: 添加时间:2014-04-16 10:30

一、试验目的

电容器GB50150-1991规定,只对并联电容器进行交流耐压试验,试验的目的主要是判断其绝缘的电气强度,从而检查出外包油纸绝缘不良和由于油面下降引起的滑闪及内瓷套不清洁等缺陷。

二、试验方法标准、判断

试验电压加在电极引线与外壳之间,由于电容量大,注意试验设备应满足电压与容量要求。试验电压标准见下表。

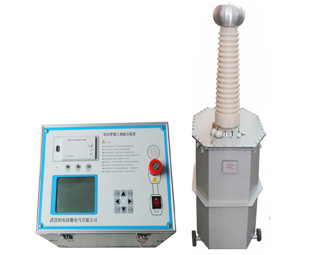

HDTD系列 智能程控工频耐压试验装置

HDTD系列 智能程控工频耐压试验装置

试验电压标准                   kV

额定电压

<1

1

3

6

10

15

20

35

出厂试验电压

3

5

18

25

35

45

55

85

交接试验电压

2.2

3.8

14

19

2

34

41

63

当产品出厂试验电压值不符合上表的规定时,交接试验电压应按产品出厂试验电压值的75%进行。
