电容器测量介质损耗因数试验


编辑:恒电高测 浏览: 添加时间:2014-04-16 10:29

一、试验目的

检查绝缘是否受潮或存在某些局部缺陷。在交接和预防性试验中,要求测量耦合电容器的介质损耗因数,及介质损失角正切tanθ。

二、试验标准、判断

通常用QS1型电桥进行测量,为消除表面影响,一般用正接法接线。测量时应预先估计电容电流。

Ic=wCU*10^-6(A)

式中  C——被试电容器的电容量(μF);

          U——加于被试电容器的电压(V)。

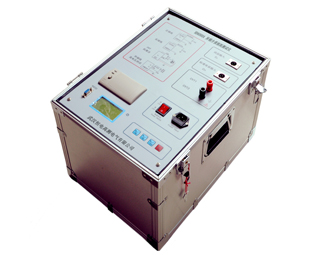

HD6000A 智能抗干扰介质损耗测试仪

HD6000A 智能抗干扰介质损耗测试仪

选择好分流器的位置或可施加电压值,测量的介质损失角正切tanθ值应满足下表要求。

tanθ测量值要求

项目

规程

交接

运行中

说明

油纸电容

聚丙烯膜电容

当tanθ>0.5时,应引起注意

DL/T 596——1996



≤0.8

--

GB 50150——1991

应符合产品技术规定

  --

各电容器介质损耗值标准见下表。

电容器介质损耗值标准

序号

电容器形式

项目

周期

要求

说明

1

耦合电容器和电容式电压互感器的电容分压器

tanθ



1)交接时;

2)预试时;

3)必要时

10kV下的tanθ值不大于下列数值:油纸绝缘,0.5%;

膜纸复合绝缘,0.2%

1)当tanθ值不符合要求时,可在额定电压下复测,复测值如复合10kV下的要求,可继续投运;

2)对串接的电容器分节测量;

3)电容式电压互感器低电容的试验电压值自定

2

断路器电容器

tanθ

1)交接时;

2)预试时;

3)大修后

4)必要时

10kV下的tanθ值不大于下列数值:

油纸绝缘,0.5%;

膜纸复合绝缘,0.2%

1)用电桥法;

2)交接时应测量与断口并联后的tanθ,以便预试时进行比较
