电容器电容值测量实验


编辑:恒电高测 浏览: 添加时间:2014-03-25 10:00

一、测量目的

检查电容值的变化情况,用测量值同铭牌值比较,判断内部接线是否正确、绝缘是否受潮,内部元件是否有击穿,短路内熔丝是否熔断,是否严重缺油。

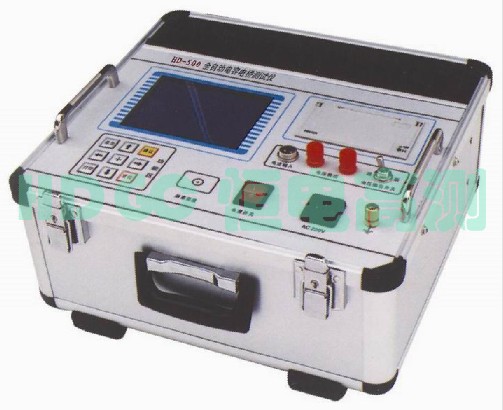

HD-500 全自动电容电桥测试仪

HD-500 全自动电容电桥测试仪

二、各类电容器电容值预试标准



序号

电容器型式

项目

周期

要求

说明

1

高压并联电容器、串联电容器和交流滤波电容器

电容值

1)交接时;

2)必要时

电容值偏差不超出额定值的±5%

用电桥法或电流电压法测量

2

耦合电容器、电容式电压互感器的电容分压器

电容值

1)交接时;

2)预试时;

3)必要时

1)没节电容值偏差不超出额定值的±5%;

2)电容值大于出厂值的102%时应缩短试验周期;

3)一相中任两节实测电容值相差不超过5%

用电桥法,对串接的电容器应分节测量

3

断路器电容器

电容值

1)交接时;

2)预试时;

3)大修后;

4)必要时;

1)交接时电容值偏差不超过出厂值的±5%,预试时应无明显变化;

2)罐式断路器(包括GIS中的SF6断路器)按制造厂规定

用电桥法

4

集合式电容器

电容值

1)交接时;

2)预试时;

3)必要时;

1)没相电容值偏差应在额定值的±5%,且电容值不小于出厂值的96%;

2)三相中每两线路端子间测得的电容值的最大值与最小值之比不大于1.06;

3)每相用三套管引出的电容器组,应测量每两个套管之间的电容量,其值与出厂值相差在±5%范围内
