电容式电压互感器的试验


编辑:恒电高测 浏览: 添加时间:2014-07-08 10:13

一、绝缘电阻测量

绝缘电阻的测量需分别测量主电容、分压电容和中间变压器一、二次绕组绝缘电阻。

HD3125 绝缘电阻测试仪

HD3125 智能绝缘电阻测试仪

二、测量电容量

试验目的:判断分压电容器的电容量有无变化,电容器绝缘有无进水受潮。

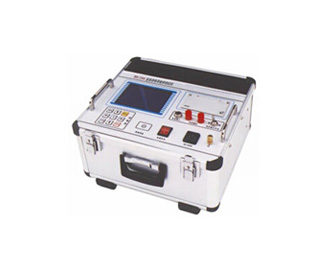

HD-500 全自动电容电桥测试仪

HD-500 全自动电容电桥测试仪

三、变压比试验

试验变压器尽量施加较高电压,试验中由于会产生容升效应,因此必须在高压端测量高压电压。所使用的电压互感器必须为0.1级或以上,以保证测试结果准确度。高压侧施加电压后,依次在二次侧和辅助侧测量低压侧电压,测得电压比与铭牌变压比进行比较。

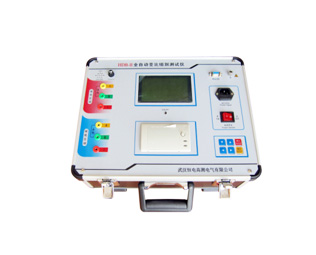

HDB-II 全自动变比组别测试仪

HDB-II 全自动变比组别测试仪

四、极性测量

试验目的:检查与铭牌标志是否相符。

试验方法:用直流法,在CAR处瞬时加入1.5V干电池“+”电源,“-”极接“N”,分别用万用表或直流mA或mV表测量,注意极性放正确,a1、a0接“+”X1,XD接“-”,指针在合上电源向“+”方向偏转;拉开时向“-”方向偏转。

绕组极性和变压比试验一般在交接,大修后试验中做。
