感应耐压与局部放电试验


编辑:恒电高测 浏览: 添加时间:2014-07-08 10:18

一、试验目的

外施工频耐压试验只能对变压器一部分绝缘进行试验,如对低压绕组进行试验,对100、220、500kV变压器绕组,因为它们的中性点和首端不是一个绝缘等级,所以不能用外施工频耐压试验的方法统一加一个电压。另外,从绝缘强度考核的要求也需要对变压器进行感应耐压试验,因为外施工频耐压试验时匝间绝缘、纵绝缘没有被考核,只有在感应耐压中被考核,所以进行感应耐压试验室非常必要的。一般要求出厂必须做而现场大修也由制造厂负责感应耐压试验。现场交接试验根据国际GB 50150——2006要求对110KV及以上变压器应进行长时感应电压及局部放电测量试验。

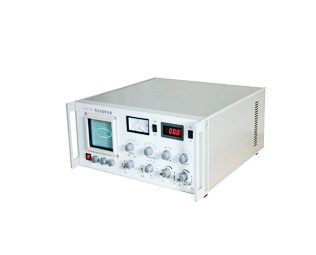

HDJF-2002局部放电测试仪

HDJF-2002 局部放电测试仪

二、试验方法

试验电流,变压器长时感应电压及决不放电电压较高,数倍于额定电压为防止磁饱和引起铁心发热,烧坏铁心绝缘及绕组绝缘,故需用倍频电源作为试验电厂,原现场大多采用中频发电机组或利用串联谐振装置作为试验电源。由于倍频后试验回路电流由感性转向容性,为使试验电流减小,在用中频发电机组(或用三倍频变压器组)试验时可在电流侧加压电感,作为补修,为防止击穿后对绕组损伤小,故一般为过补偿,约5%左右。

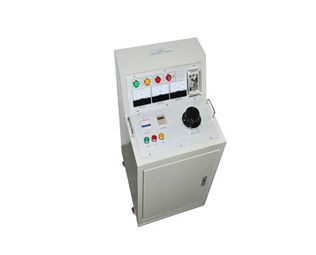

HDSF-81三倍频变压器组

HDSF-81三倍频变压器组

三、局部放电的测量要求及试验注意事项

在交流试验电压下,常用的局部放电测量程序如下。

1.试品预处理

试验前,试品应案遭有关规定进行预处理:

1)使试品表面保持清洁、干燥,以防止绝缘表面潮气或污染引起局部放电。

2)在无特殊要求情况下,试验期间试品应处于环境温度。

3)试品在前一次机械、热或电气作用以后,以及在注油工序之后,应静放一段时间在进行试验,以减少上述因素对彼此试验结果的影响。

2.检查测试回路本身的局部放电水平

先不接试品,仅在试验回路施加电压,如果在略高于试品试验电压下仍未出现局部放电,则测试回路合格;如果其局部放电干扰水平超过或接近试品放电量大允许值的50%,则必须找出干扰源并采取措施以降低干扰水平。

3.测试回路的校准

在加压前应对测试回路中的仪器进行例行校正,以确定接入试品时测试回路的刻度系数,该系数受回路特性及试品电容量的影响。

在已校正的回路灵敏度下,观察未接通高压电源及接通高压电源后是否在较大的干扰,如果有干扰应设法排除。

HDHL 高精度回路接触电阻测试仪

HDHL 高精度回路接触电阻测试仪

4.测定局部放电起始电压和熄灭电压

拆除校准装置,其他接线不变,在使用电压波形符合要求的情况下,电压从远低于预期的局部放电起始电压加起,按规定速度升压直至放电量达到某一规定值时,此时的电压即为局部放电起始电压。气候电压再增加熄灭电压。测量时,不允许所加电压超过试品的额定耐受电压。另外,重复施加接近于它的电压也有可能损坏试品。

5.测量规定试验电压下的局部放电量

由上述可知,表征局部放电的参数都是在特定电压下测量的,它可能比局部放电起始电压高得多。有时规定测几个试验电压下的放电量,有时规定在某试验电压下保持一定时间并进行多次测量,以观察局部放电的发展趋势。在测放电量的同时,可测放电次数、平均放电电流及其他局部放电参数。

1)无瑜伽电压的测量。试验时试品上的电压从较低值起逐渐增加到规定值,保持一定时间再测量局部放电量,随后降低电压,切断电源。有时在电压升高、降低过程中或在规定电压下的整个试验期间测量局部放电量。

2)有预加电压的测量。试验时电压从较低值逐渐升高,超过规定的局部放电试验电压后升到预加电压,维持一定的时间,再降到试验电压值,又维持规定时间,然后按给定的时间间隔测量局部放电量。在施加电压的整个期间内,应注意局部放电量的变化。

四、试验时的干扰和抑制方法

1.干扰的分类

干扰可分为以下两类:

1)在使用回路未通电前就存在的干扰。其来源主要是试验回路以外的其他回路中的开关操作、附近高压电场、电机整流和无线电传输等。

2)试验回路通电后产生的干扰,但又不是来自试品内部的干扰。这种干扰通常随电压增加而增大,这种干扰包括试验变压器本身的局部放电、高压导体上的电晕或接触不良放电,以及抵押电压侧局部放电、通过使用变压器或其他连线耦合到测量回路中引起的干扰等。

在现场要完全消除干扰是不可能的,实际试验时只要将干扰抑制在某一水平以下,能有效测量试品的内部局部放电就可以了。这在很大程度取决于测试者的分析能力和经验。

2.抑制干扰的措施

(1)根据干扰来源和途径采取的抑制措施

1)电源滤波器。在高压试验变压器的初级设置低通滤波器,抑制试验供电网络中的干扰。

2)屏蔽式隔离变压器。试验电源和仪器用电源设置屏蔽式隔离变压器,抑制电源供电网络中的干扰,因此隔离变压器应设计成屏蔽式结构。

3)高压滤波器。在试验变压器的高压端设置高压低通滤波器,抑制电源供电网络中的干扰。

(2).利用仪器功能和选择接线方式抑制干扰的措施

1)平衡接线法,能抑制辐射干扰和电源干扰。

2)模拟天线平衡法。

3)仪器带有选通(窗口)元件系统

3.高压端部电晕放电的抑制措施

高压端部电晕放电的抑制,主要是选用合适的无晕环(球)及无晕导电杆作为高压连线。防晕环与套管的接触面要紧密并无尖端。

4.接地干扰的抑制

抑制试验回路接地系统的干扰,惟一的措施是在整个试验回路选择一点接地。并应接触紧密良好。接地线应用部小于25mm²裸铜线。
