绝缘子母线试验


编辑:恒电高测 浏览: 添加时间:2014-07-08 10:15

一、测量绝缘电阻

1.试验方法

测量母线绝缘电阻时可采用2500V绝缘电阻表测量母线对地的绝缘电阻。

2.试验判断

对于封闭母线额定电压在15kV及以上全连式离相封闭母线,在常温下分相绝缘电阻不小于50MΩ。6kV共箱封闭母线在常温下分相绝缘电阻不小于6MΩ。

一般母线的绝缘电阻规定不低于1MΩ/kV。

3.试验注意事项

对于一般母线,由于母线支持绝缘子敞开在空气中,在潮湿地区或试验时天气潮湿,母线的绝缘电阻会比较低,有可能只有几个兆欧。母线绝缘子的表面污秽程度对绝缘电阻影响也很大。因此,在测量母线绝缘电阻前,应将母线绝缘子表面擦拭干净,无污秽物,而且在母线耐压前后均应测量母线绝缘电阻。母线绝缘电阻在耐压前后应该没有变化,若绝缘电阻在耐压前后有变化,则应查明原因并处理。

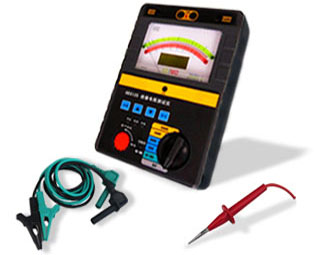

HD3125 绝缘电阻测试仪

HD3125 绝缘电阻测试仪

二、交流耐压试验

1.密封母线交流耐压试验


额定电压(kV)

试验电压

(kV)

出厂

现场

≤1

4.2

3.2

6

42

32

15

57

43

20

68

51

24

70

53


2.一般母线交流耐压试验


额定电压(kV)

最高工作电压(kV)

交流耐压试验电压(kV)

纯瓷绝缘

固体有机绝缘

出厂

交接及大修

出厂

交接及大修

3

3.5

25

25

25

22

6

6.9

32

32

32

26

10

11.5

42

42

42

38

15

17.5

57

57

57

50

20

23.0

68

68

68

59

35

40.5

100

100

100

90

3.试验注意事项

1)母线一般都比较长,因此母线耐压试验时要充分考虑容升效应和试验变压器的容量,若现场试验变压器容量满足不了要求,可以将母线断开,分次进行耐压试验。在试验进行中,若发生闪络,试验中断货耐压后绝缘电阻降低。应重新加压开始试验,寻找闪络绝缘子。若母线太长,无法确定具体位置,可以将母线断口,分断进行交流耐压试验,直至确定具体位置。试验时一定派专人在母线进出口舱门监护,防止出现意外。耐压顺利通过,且耐压前后绝缘电阻无变化方即可试验通过。

2)对于GIS母线交流耐压,由于GIS电力设备结拼紧凑,其绝缘裕度很小,设计、材质、制造工艺、运输、现场按压要求均很高,为确保安全可靠运行,故在交接验收时必定要做交流耐压试验。

其试验方法中,由于电压高,被试GIS容量大,故现场一般均采用串联谐振耐压方法。

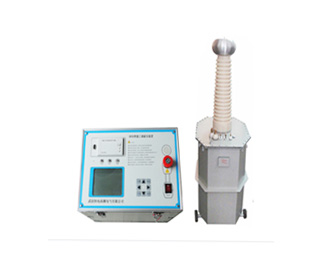

HDYD 程控工频耐压试验装置

HDYD 程控工频耐压试验装置

三、选相法单断交流耐压试验

在有双母线中一条母线停电,另一条母线运行中与停役母线只有靠母刀隔离,也即单断情况下进行停役母线耐压(大多为户内型设备)一般应用核相方法选相进行耐压。
