变压器零序阻抗的测量实验


编辑:恒电高测 浏览: 添加时间:2014-07-08 10:10

一台变压器对各相序(正、负、零序)电压、电流所表现的阻抗叫做序阻抗,分为正序、负序和零序阻抗。

正序阻抗实际上就是正常运行时所表现的阻抗,由于变压器是一种静止电气设备,它的正序和负序阻抗彼此相等,并等于变压器的短路阻抗。对零序阻抗而言,由于任一瞬间,所有三相的零序电流的大小和方向都是一样的,即它们的总和不等于零。所以零序阻抗与正序阻抗和负序阻抗有本质上的区别。它的大小不仅与绕组的连接方式有关,还与铁心的结构有关。

测量时一次侧开路,将二次侧绕组的三个线段用导线短接,在中性点和三个线端间加工频电压即可测出零序阻抗。计算方法与星形一三角形接线相同。

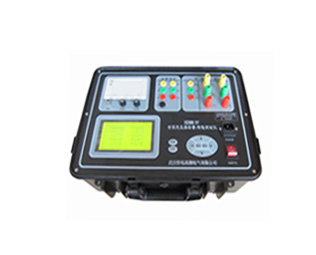

HDBR-IV 变压器容量及空负载测试仪

HDBR-IV 变压器容量及空负载测试仪

由于这种接线变压器的零序阻抗是非线性的,它随着施加电流的增大而减小,所以它需要测量一系列的阻抗值,一般不少于5点,即测量20%、40%、60%、80%和100%试验电流时的零序阻抗数值。试验电流一般不超过额定电流,如果零序阻抗太大,则要控制试验电流,使试验电压不超过额定相电压。

另外,在测量中,外线试验人员要注意观察试品油箱的各个部位,以避免零序磁通集中而引起箱壁的局部过热。对大型试品,有时会使箱壁局部灼热变红。

对于YNyn0,d11联结组的三绕组变压器以及自耦变压器,可采用开、短路法或三开路法测量其零序阻抗。
