互感器中绝缘油和SF6气体试验


编辑:恒电高测 浏览: 添加时间:2014-07-08 10:07

一、绝缘油试验

1.试验项目

互感器的绝缘油试验主要是绝缘油的耐压试验和油中溶解气体色谱分析。

2.绝缘油的耐压试验

试验目的

互感器中绝缘油主要起绝缘作用,如油中含有杂质和水分,会导致整体的绝缘强度降低,因此进行绝缘油的耐压试验可以考验其绝缘强度,由于平板电极电场分布均匀,易使油中杂质连成“小桥”,因此绝缘油放电电压在较大程度上决定于杂质的多少。

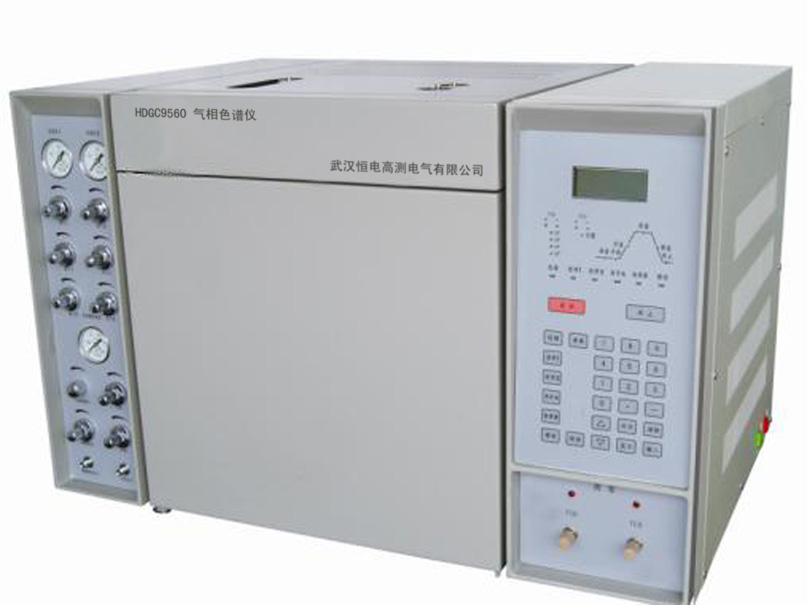

HDGC9560 变压器油气相色谱仪

HDGC9560 变压器油气相色谱仪

3.油中溶解气体色谱分析

1.试验目的

油中溶解气体的色谱分析对诊断电流互感器异常和缺陷有重要作用,乙炔是反映放电性故障的特征气体,因此要特别注意,正常的电流互感器一般不会出现乙炔,若有乙炔则意味着设备异常。氢气和甲烷是低能放电的特征气体,甲烷和氢气的增长往往随之是乙炔的出现,因此要给与高度重视。

2.试验方法

采用色谱分析仪对油中溶解气体进行分析。

3.试验结果判断

DL/T 596-1996《电气设备预防性试验规程》中规定了油色谱的注意值,总烃:100*10负六次方(体积分数),氢气:150*10的负六次方(体积分数),乙炔:2*10负六次方(体积分数)(110KV及以下),1*10负六次方(体积分数)(220-500kv)。

二、SF6气体试验

1.国产新气质量暂行标准:

杂质名称

空气N2+O2质量比

四氟化碳CF4质量比

水分质量比

游离酸HF质量比

矿物油

SF6纯度

生物毒性

IEC标准

<0.05%(0.1%体积)

<15μg/g

<15μg/g

<1.0μg/g

<10μ
g/g

——

无毒

我国暂行标准

≤0.05%

≤8μg/g

<8μg/g

<1.0μg/g

<10μg/g

≤99.8%

无毒

2.含水量试验

1)试验方法

SF6气体的含水量测定可采用露点法或电解法两种原理的仪器进行测定。

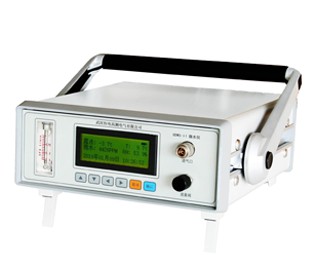

HDWS-II SF6微水测试仪

HDWS-II SF6微水测试仪

2)试验标准

SF6互感器中SF6气体含水量控制标准

管理值(交接)

250μL/L

允许值(允许)

500μL/L

在充气之前,先测试SF6气体钢瓶内的含水量,含水量应不大于8μg/g。

三、SF6气体的泄漏试验

1.试验方法

现场一般蝉蛹局部包扎法。

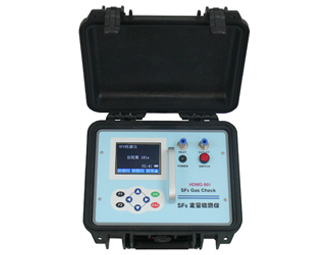

HDWG-501 SF6气体定量检漏仪

HDWG-501 SF6气体定量检漏仪

2.试验结果判断

包扎法后5h,用SF6定量检漏仪的探头插入包扎内的下部进行检漏,同时用手拍击包扎面上部的塑料膜,将包扎面上部的气体往下部驱赶,若检测出的数值小于30μL/L,则合格。若多个密封面或接头测量泄漏数值都接近30μL/L,则应对这些面进行全面处理。
