交流耐压试验


编辑:恒电高测 浏览: 添加时间:2014-07-08 10:05

一、交流耐压试验的目的和意义

交流耐压试验的电压、波形、频率和被试品绝缘内部的电池状态均与实际运行状况一致,且试验电压略高于内过电压的数值,因此能有效地发现电气设备主绝缘缺陷。尤其对发现旋转电机定子槽部的绝缘缺陷,比直流耐压试验更有效。

交流耐压试验室鉴定电气设备绝缘强度的最严格、最直接和最有效的方法之一,它对判断电气设备能否投入运行具有决定性的意义,也是保证电气设备绝缘水平,避免发生绝缘事故的重要手段。

交流耐压试验不能发现绕线式电气设备的纵绝缘缺陷。

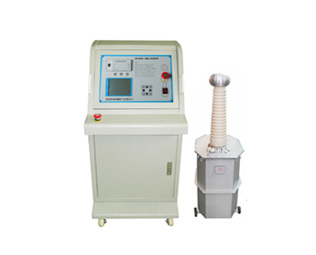

HDYD 程控工频耐压试验装置

HDYD 程控工频耐压试验装置

二、交流耐压试验的注意事项

1.交流耐压试验前,应将被试设备的外绝缘表面擦揩干净,对充油电气设备应按有关规定将油禁止一段时间,以排除内部可能残存的空气。

2.由于交流耐压试验属于破坏性试验,因此必须在所有绝缘试验项目(如绝缘电阻、直流泄漏电流、介质损耗因数、绝缘油电气强度或SF6气体含水量等)试验合格后才能进行交流耐压试验。

3.在升压过程中,电压上升缓慢,而电流急剧上升,这可能是由于被试设备存在短路或类似短路的情况所致,也可能是被试设备容量过大或接近谐振所致。

4.在升压过程中,电流下降,电压基本不变或由下降趋势,这可能是由于使用负载过大、电源容量不够所致,应改用大容量电源。

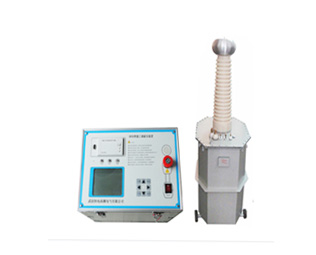

HDYD系列 智能程控工频耐压试验装置

HDYD系列 智能程控工频耐压试验装置

三、使用结果的分析判断

1.被试设备一般经过交流耐压试验,在规定的持续时间内不发生击穿现象,且主绝缘没有下降现象,便认为合格,反之为不合格。

2.当被试品为有机绝缘材料时,试验后应立即触摸其表面,如发现普遍或局部发热,则认为绝缘不良,应处理后再做耐压试验。

3.耐压试验应进行绝缘电阻测量,耐压前后的绝缘电阻值不应有明显差别。

4.在试验过程中,若因空气湿度外绝缘表面脏污等原因,引起外绝缘表面滑闪放电或空气放电,则不应认为不合格。在经过清揩、干燥等处理后在进行试验,已做出正确结论。

5.对10~35kV等墙套管及母线支持绝缘子等进行交流耐压试验时,可能在瓷套表面(尤其是套管法兰附近)发生强烈的放电现象,只要不发生线段对地的闪络或击穿,可以认为耐压合格。

6.油浸式电力变压器在进行交流耐压试验过程中,如果发现内部有放电声,经重复试验仍未消失,则应进行吊芯检查或对变压器油进行处理后再做耐压试验,已做出正确结论。
