变压器直流电阻测量试验


编辑:恒电高测 浏览: 添加时间:2014-07-08 09:59

一、试验目的

变压器绕组直流电阻的检测是一项很重要的试验项目,测量变压器直流电阻的目的如下:

1.检查绕组焊接质量;

2.检查分接开关各个位置接触是否良好;

3.检查绕组或引出线有无折断处;

4.检查并联支路的正确性,是否存在由几条并联导线绕成的绕组发生一处或几处断线的情况;

5.检查层、匝间有无短路的现象。

二、试验仪器的选择

用双臂电桥或高精度的数字电压电流表或专用的变压器直流电阻测量仪。

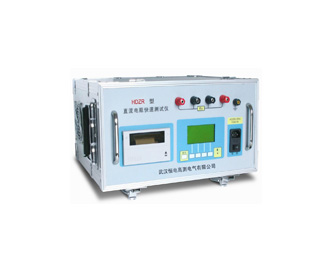

HDZR 直流电阻测试仪

HDZR 直流电阻测试仪

三、试验注意事项

1.无励磁调压变压器应在使用的分接头锁定后测量。

2.因变压器直流电阻值比较小,所以电流线和电压线要分开,电压先应尽量短、粗些。

3.电压和电流线被测绕组端子应可靠连接。

4.电压线接头应在电流线接头的内测(从被测绕组看),避免电压线接头流过测试电流。

5.因变压器是电感线圈,在测试结束切断测试电流时,有过电压,要防止设备和人员受到伤害。

四、试验结果的分析判断

1)1.6MVA以上变压器,各相绕组电阻相互间的差别不应大于三相平均值的2%,无中性点引出的绕组,线间差别不应大于三相平均值的1%。

2)1.6MVA及以下的变压器,相间的差别不应大于三相平均值的4%,线间差别不应大于三相平均值的2%。

3)与以前相同部位测得比较,其变化不应大于2%。

4)电抗器直流电阻的测量参照上述执行。
