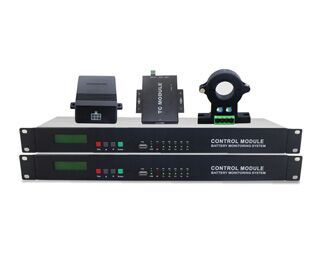

HDGC3920 蓄电池智能监控系统


编辑:恒电高测 浏览: 添加时间:2021-03-15 23:20

产品概述:

HDGC3920蓄电池在线监测系统是以蓄电池内阻、蓄电池端电压、蓄电池组总电压、蓄电池组总电流和蓄电池组所在环境的温度为主要监测参数,对电池性能、状态进行实时监测并且分析电池性能发展趋势对电池使用寿命作出判断的蓄电池在线监测装置。本系统可跟踪电池的性能均衡性,当发现性能严重恶化的故障电池,系统会立即报警,为电池组“精细”维护提供依据。

产品特点:

一、系统容错性

 系统对UPS充电系统和工作回路无任何干扰,电压采集线不与被监测电池直接连接,中间由欧姆电阻连接,彻底杜绝了测量电缆自身短路或模块的故障带来的电池自放电、现场出现火花、人员触电、蓄电池的伤害等危险;采集单元各检测通道应采用高阻抗输入方式,检测回路的电流小于微安级,对蓄电池无不良影响。系统能完全独立于被监测设备而正常工作,功耗低,对供电系统要求不高,不影响用户正常供电线路。

二、具有防过压、过流、高频磁场干扰特性

 要求系统工作电压范围宽,防过流、过压能力强,系统设计有防浪涌电路,可在高频强磁场工作环境下正常运行。

三、在线可维护性

 系统采用模块化设计,模块间的独立性良好,在线可维护性强,在线维护时不影响被监测设备的正常工作。

四、阻燃性

 系统应采用阻燃特性良好的元器件,使得系统本身的短路过流等原因造成的故障不会引起明火燃烧。

五、防爆性

 系统应采用性能良好的继电器,无通道切换火花,无产生明火的接触连接器件。

产品参数:


测量范围及精度

组压

0~600V,0.3%±0.2V;

单体电压

0~2.5V,0.1%±1mV;

0~15V,0.1%±10mV;

充放电电流

0~100A(范围可选),1%±0.5A;

环境温度

 -10℃~+70℃,0.5℃;

组网管理软件功能

选配

实时查询

实时查询蓄电池单体电压、组压、环境温度、单体内阻、电流、电池温度等;

远程在线测试

远程手动控制对电池组进行内阻及容量测试;

历史查询

可以查询事件、报警与历史电压、内阻、容量、组压电流及月分析报告记录;

系统设置

可设置系统运行参数。
